所有产品均经过耐久性和拧紧精度测试。扭矩精度小于等于±2% (3 Sigma / 额定扭矩)。主轴总成通过在额定扭矩下多达100万次的拧紧循环实验。以确保其卓越的耐用性。
为了实现产品的可追溯性，所有产品都有唯一的序列号，并通过ISO▪9001认证，所有产品在出厂前都通过了耐久实验以及拧紧精度检测。
- 特征
- 周边设备
- 规格
- 产品目录
-
高精度的拧紧、高耐用性和卓越的可靠性
灵活的拧紧工艺设定

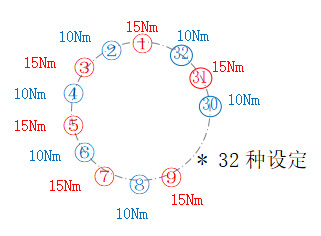

有8种不同的拧紧程序和32个独立的拧紧参数，可以对每一根轴进行预先编程。
灵活的程序设定使我们能够仅用一台设备就完成多种不同规格、不同类型工件的拧紧。
• 所有的参数（例如转速、拧紧顺序、拧紧工艺、拧紧参数，输出轴旋转方向等）都可以根据客户的工艺要求来调整。
• 这种灵活的方式甚至可以完成复合拧紧工艺（例如扭矩法和转角法）、也可以完成同步拧紧和顺序拧紧等工艺要求。
• 丰富的拧紧工艺选择，例如二次拧紧和扭矩保持。
丰富的拧紧方式
SGNR 支持多种从基础到高级的拧紧方式
支持以下拧紧方式
• 角度监控扭矩控制
• 角度控制扭矩监控
• 扭矩保持控制
• 屈服点检测控制
• 定时角度监控扭矩控制
实时监控和扭矩自动调整

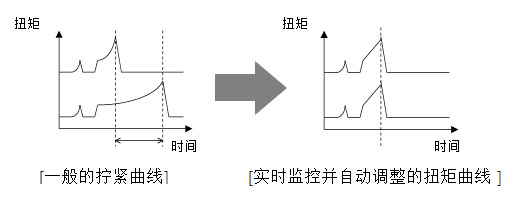

在拧紧过程中，通过三洋特有的控制程序（专利），可以实时检测拧紧角度和时间，并控制电机转速，使之在设定的时间内完成整个拧紧工艺。
接口选项卡

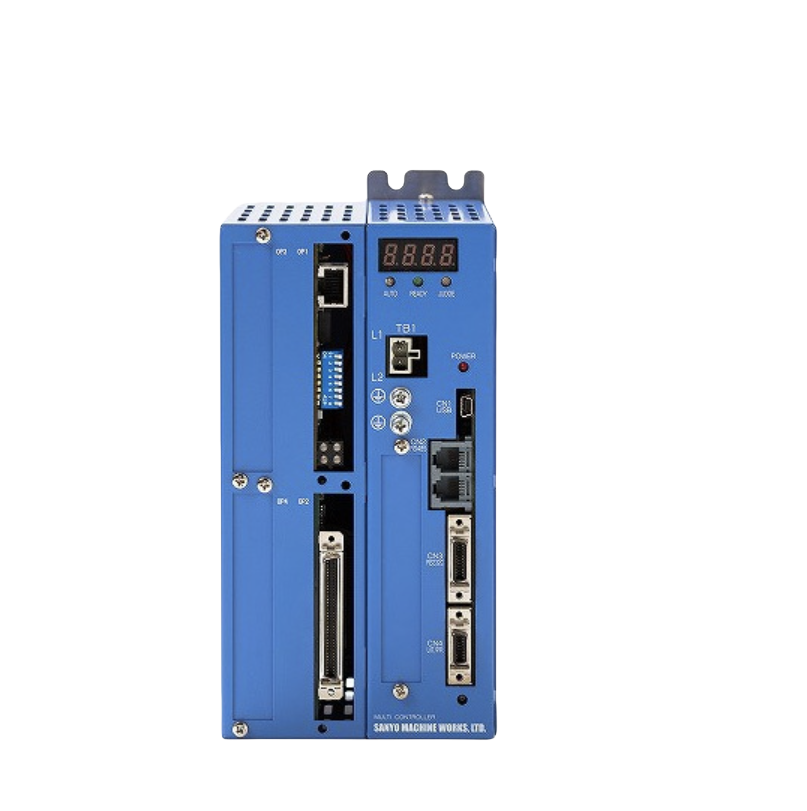

主控器配备多功能选项卡接口，可以与各类生产系统及网络通讯。
标配1个RS-232C接口，1个USB接口，1个选项卡接口。
输入/输出板卡
Sink input(NPN)
Source input(PNP)
现场总线板卡
CC-Link IE
CC-link Ver.1/Ver.2
DeviceNet
ProfiBus
ProfiNet
Ethernet/IP
数据通讯板卡
Enternet
选项卡扩展单元
选项卡扩展单元最多可以同时使用4个选项卡。
当使用2-4个选项卡时，需要选项卡扩展单元(如右图所示)
过程质量监控
SGNR 拧紧系统管理并实时监控整个拧紧过程，以确保高质量的拧紧。
• 判定功能可以监控并指出超过59种拧紧错误信息。
• 多达45种参数可以作为最终拧紧数据，例如对各种扭矩、时间、角度的判定。
-
液晶显示器
除了显示拧紧信息的功能外，用户还可以对显示内容进行编辑，来完成PLC的操作
(编辑屏幕显示内容需要额外的软件)
• 可根据预算选择5.7英寸 TFT彩色 或12英寸TFT 彩色屏幕。
• 多种语言版本选择：日语，英语，韩语，中文
• PLC可以通过显示器接收拧紧数据
• 采用高速CPU和高线大规模集成电路，数据显示基本达到实时显示。
拧紧机的操作

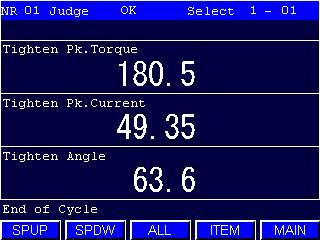

拧紧数据显示模式
拧紧设定显示模式

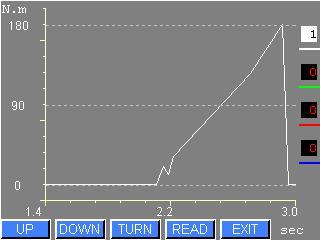

扭矩曲线显示
NG报告显示

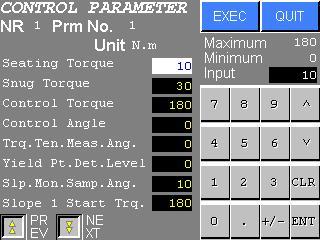

- 拧紧设定 (程序 & 参数)
- 数据显示
- 拧紧曲线监控
- NG、拧紧报告
- 用于保存设定的USB接口
- 用于诊断的维护模式
- 手动修改操作模式
- 内置设定备份存储区
- 密码保护
- 屏幕锁
- M/S模式转换
可编程操作界面
通过液晶显示器，既可以完成对拧紧机的控制也可以完成对PLC的控制。

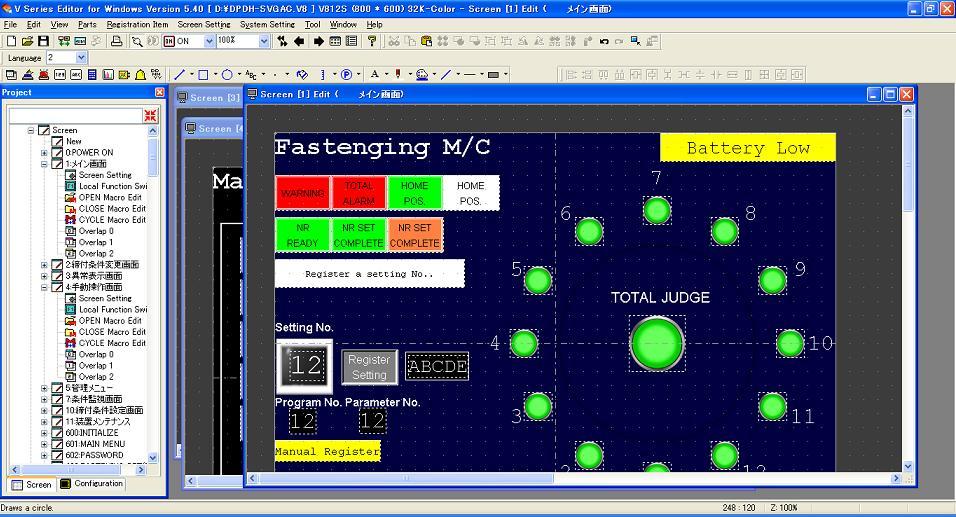

提供界面编辑软件
用户终端接口软件(选项)
基于WINDOWS的用户终端接口软件是一款用于设定拧紧系统、编辑拧紧设定、采集拧紧数据、采集扭矩曲线、保存设定文件等的专用软件。
<基本版>
- 拧紧系统设定
- 拧紧工艺设定
- 拧紧数据自动获取与显示
<全功能版>
- 拧紧系统设定
- 拧紧工艺设定
- 拧紧数据曲线监控
- 拧紧数据采集及导出
- 拧紧数据实时获取与显示
- 系统维护
- 自动备份
选项

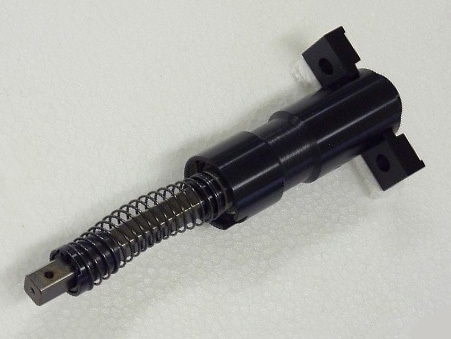

提供各类套筒
齿轮式套筒
伸缩套筒
直角弯头
-
技术参数
拧紧系统型号
拧紧轴型号
驱动器型号
主控器型号
额定扭矩(N.m)
扭矩范围
(N.m)精度
自由转速
(rpm)额定功率
(W)最大功率
(W)环境温度
(℃)SGNR(T※1)-005S
SGN-SP1-005S
SGN-DR1-005
SGNM-MC
(M型)5.00
1.50~5.00
≤4%(6σ/额定扭矩)
3570
70
500
0~50(非凝固)
SGNR(T※1)-005F
SGN-SP1-005F
SGNR(T※1)-010S
SGN-SP1-010S
SGN-DR1-010
10.0
3.0~10.0
2200
SGNR(T※1)-010F
SGN-SP1-010F
SGNR(T※1)-025S
SGN-SP1-025S
SGN-DR1-025
25.0
7.5~25.0
750
SGNR(T※1)-025F
SGN-SP1-025F
SGNR(T※2)-050S
SGN-SP2-050S
SGN-DR2-050
50.0
15.0~50.0
750
250
1900
SGNR(T※2)-050F
SGN-SP2-050F
SGNR(T※2)-100S
SGN-SP2-100S
SGN-DR2-100
100
30~100
750
SGNR(T※2)-100F
SGN-SP2-100F
SGNR(T※3)-180S
SGN-SP3-180S
SGN-DR3-180
180
54~180
465
390
2500
SGNR(T※3)-180F
SGN-SP3-180F
SGNR(T※3)-320S
SGN-SP3-320S
SGN-DR3-320
320
96~320
300
SGNR(T※3)-320F
SGN-SP3-320F
SGNR(T※3)-580S
SGN-SP3-580S
SGN-DR3-580
580
174~580
155
SGNR(T※3)-580F
SGN-SP3-580F
SGNR(T※3)-1000S
SGN-SP3-1000S
SGN-DR3-1000
1000
300~1000
85
SGNR(T※3)-1800S
SGN-SP3-1800S
SGN-DR3-1800
1800
540~1800
50
主控器 ・ 驱动器
项目
明细
名称
主控器
驱动器
型号
SGNM-MC
SGN-DR1-※※※
SGN-DR2-※※※
SGN-DR3-※※※
重量(kg)
1.1
1.0
1.4
1.7
供电(V)
AC180~242,
单相 50/60Hz控制电源：AC180~242，单相 50/60Hz
驱动电源：AC180~242，三相 50/60Hz功耗(W)
7
500
1900
2500
外部接口
USB（mini USB_5pin）
RS232C
RS485
选项卡USB（mini USB_5pin）
I/O（NPN/PNP)
RS485
监控终端（扭矩,正反转和速度等）显示状态
3色指示灯
状态指示灯
7段指示灯
主控器状态
异常信息等3色指示灯
状态指示灯
7段指示灯
拧紧数据
异常信息等
液晶显示器
项目
明细
型号
SGN-DP06A
SGN-DP12A
显示设备
彩色TFT
彩色TFT
颜色
65536色（无闪烁）
屏幕尺寸(英寸)
5.7
12
分辨率(像素)
320×240
800×600
重量(kg)
0.7
2.6
供电(V)
DC24V
功耗(W)
13
28
NR接口
ARCNET
外部驱动接口
配备两个串口（模块化插口）用于连接PLC或其他外部
插口1 … RS-232C、RS-485（2线接头）
插口2 … RS-232C、RS-485（2线接头）、RS-422（4线接头）
-
